Circuit Description

For circuit description, see Fig 1.

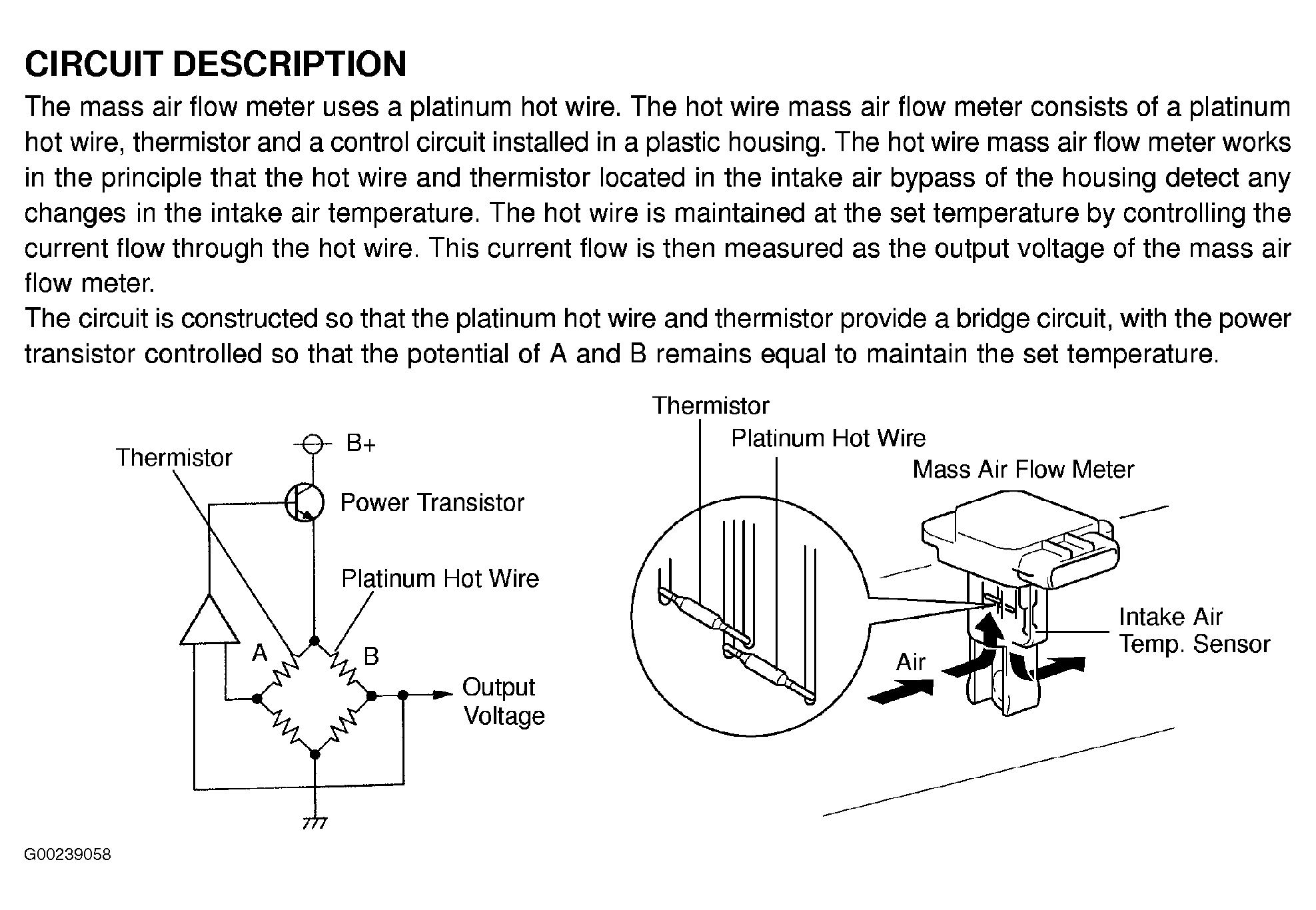

Fig 1: MAF Meter Circuit Description
G00239058Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
