Manual Transmission Assembly: Installation

WARNING: This page is about a different variant/trim than selected.
  1. Install rear cushion rubber to transmission assembly.

    Tightening torque:  34 N.m (3.5 kgf-m, 25.3 ft-lb)

  2. Install transmission onto engine.
    1. Gradually raise transmission with transmission jack.
    2. Engage them at splines.
    CAUTION: Be careful not to strike main shaft against clutch cover.
  3. Install transmission rear crossmember.

    Tightening torque:

    1. T1:  70 N.m (7.1 kgf-m, 51 ft-lb)
    2. T2:  140 N.m (14.3 kgf-m, 103 ft-lb)

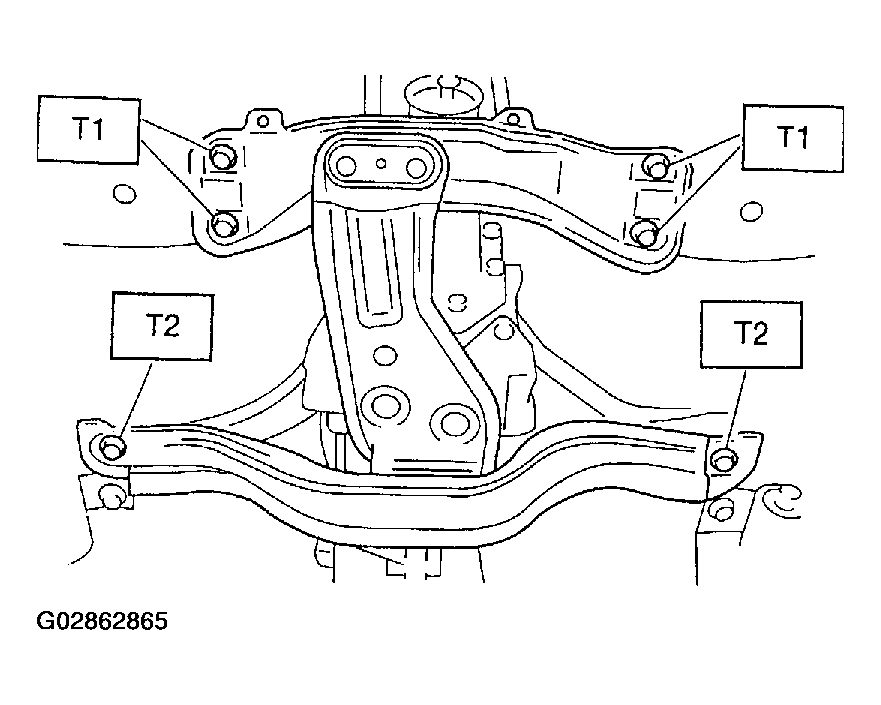

    Fig 1: Installing Transmission Rear Crossmember
    G02862865Courtesy of SUBARU OF AMERICA, INC.
  4. Take off transmission jack.
  5. Tighten nuts which hold lower side of transmission to engine.

    Tightening torque:  50 N.m (5.1 kgf-m, 36.9 ft-lb)

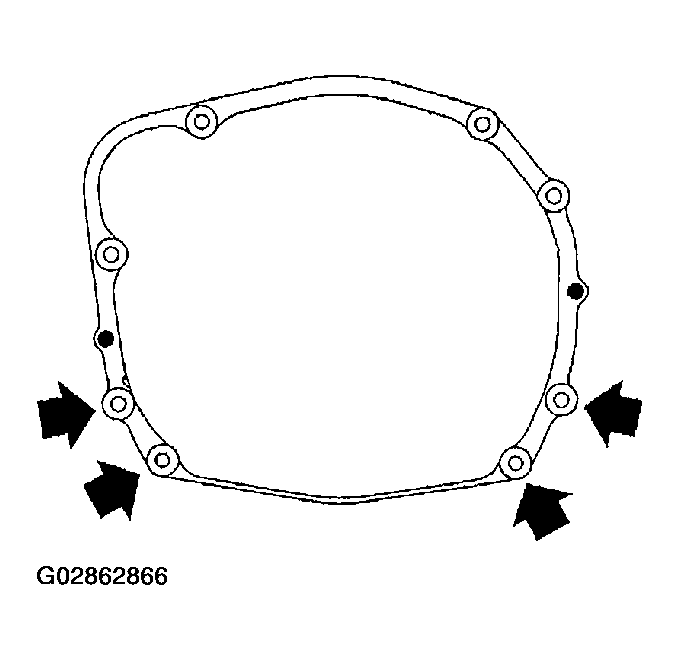

    Fig 2: Tightening Nuts Which Hold Lower Side Of Transmission To Engine
    G02862866Courtesy of SUBARU OF AMERICA, INC.
  6. Connect engine and transmission.
    1. Install starter. Refer to INSTALLATION under STARTER .
    2. Tighten bolt which holds right upper side of transmission to engine.

    Tightening torque:  50 N.m (5.1 kgf-m, 36.9 ft-lb)

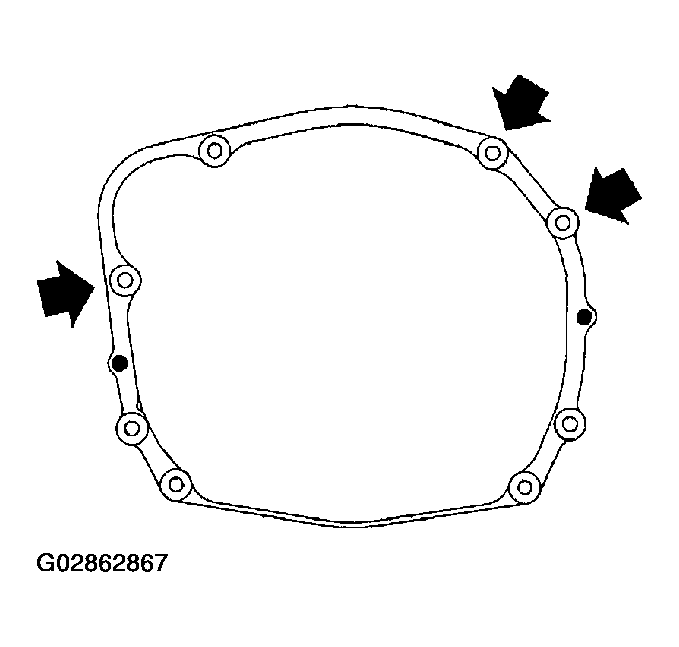

    Fig 3: Tightening Bolt Which Holds Right Upper Side Of Transmission To Engine
    G02862867Courtesy of SUBARU OF AMERICA, INC.
  7. Remove ST.

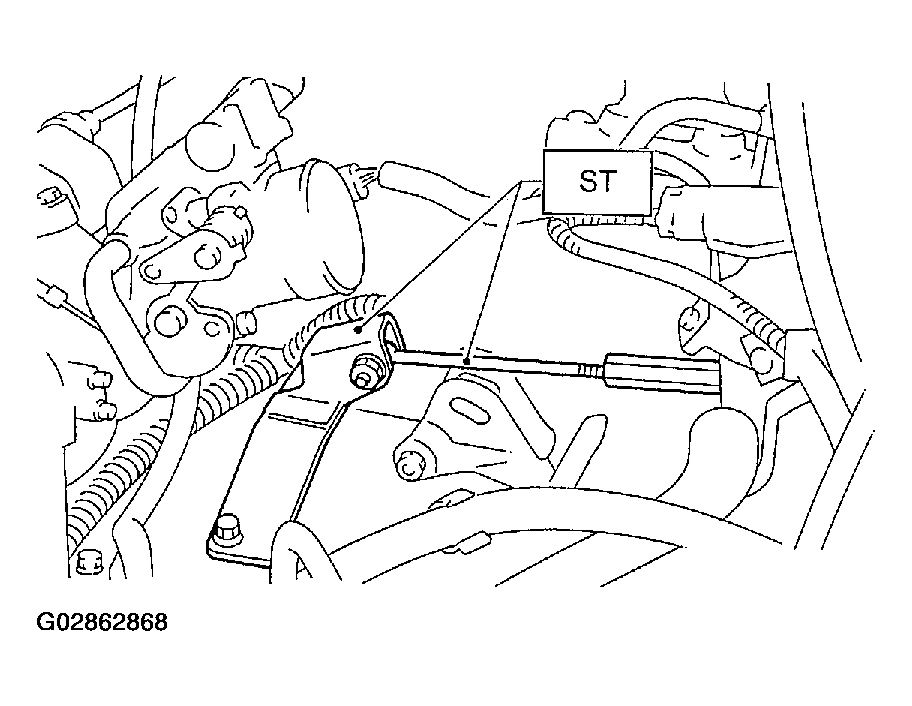

    Fig 4: Removing ST
    G02862868Courtesy of SUBARU OF AMERICA, INC.
  8. Install pitching stopper.

    Tightening torque:

    1. TV:  50 N.m (5.1 kgf-m, 37 ft-lb)
    2. T2:  58 N.m (5.9 kgf-m, 43 ft-lb)

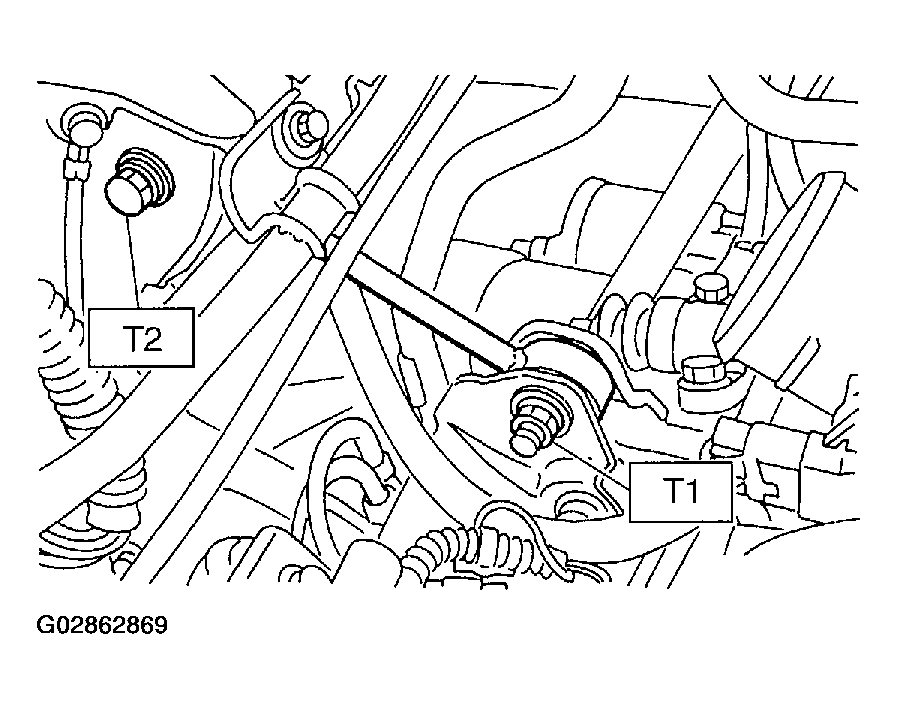

    Fig 5: Installing Pitching Stopper
    G02862869Courtesy of SUBARU OF AMERICA, INC.
  9. Lift-up the vehicle.
  10. Install front drive shaft into transmission.
  11. Drive spring pin into chamfered hole of drive shaft.
    CAUTION: Always use a new spring pin.

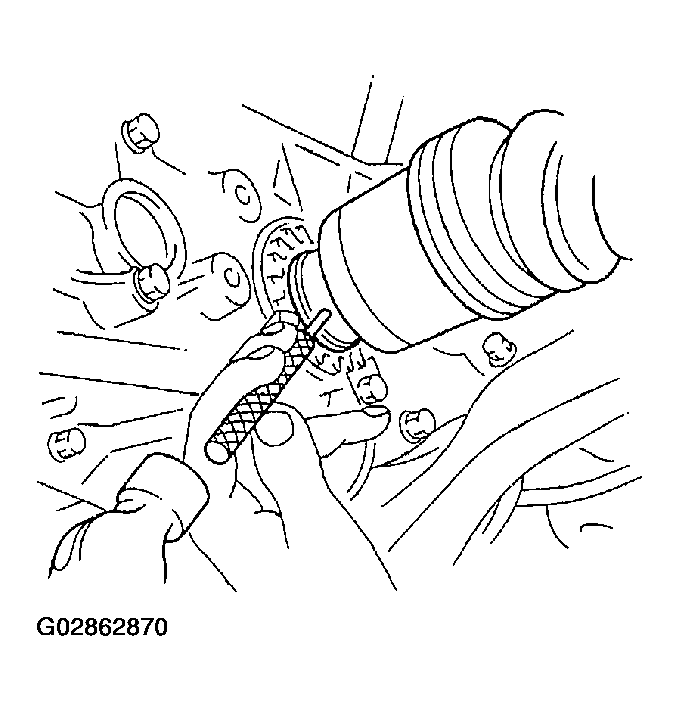

    Fig 6: Driving Spring Pin Into Chamfered Hole Of Drive Shaft
    G02862870Courtesy of SUBARU OF AMERICA, INC.
  12. Install ball joints of lower arm into knuckle arm of housing, and tighten installing bolts.

    Tightening torque:  49 N.m (5.0 kgf-m, 36 ft-lb)

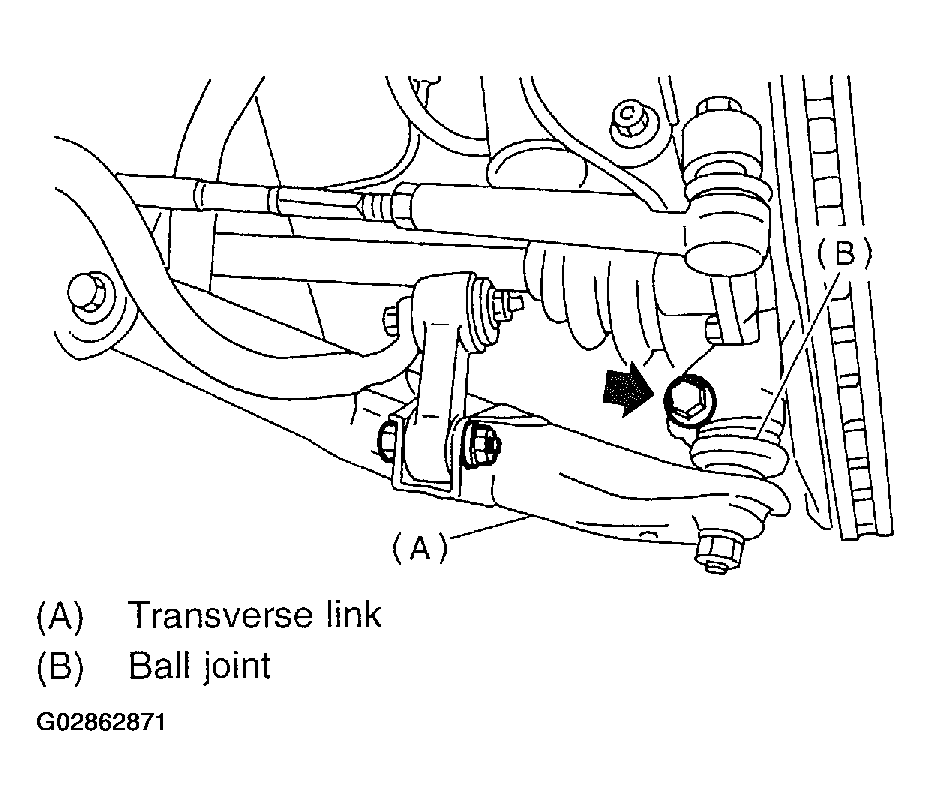

    Fig 7: Installing Ball Joints Of Lower Arm Into Knuckle Arm Of Housing
    G02862871Courtesy of SUBARU OF AMERICA, INC.
  13. Install stabilizer link from transverse link.

    Tightening torque:  30 N.m (3.1 kgf-m, 22.1 ft-lb)

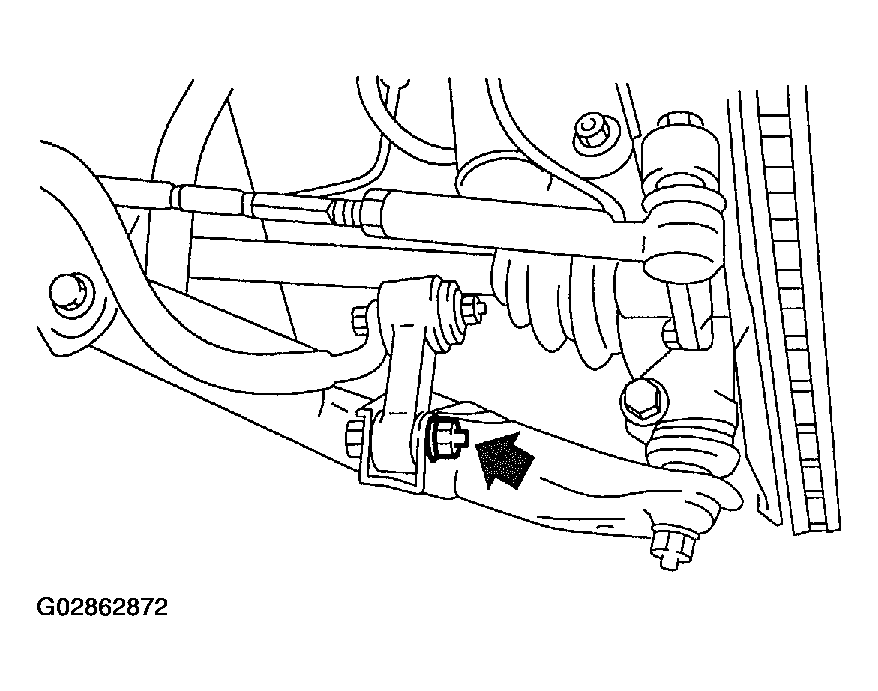

    Fig 8: Installing Stabilizer Link To Transverse Link
    G02862872Courtesy of SUBARU OF AMERICA, INC.
  14. Connect rod to the joint.

    Tightening torque:  18 N.m (1.8 kgf-m, 13.0 ft-lb)

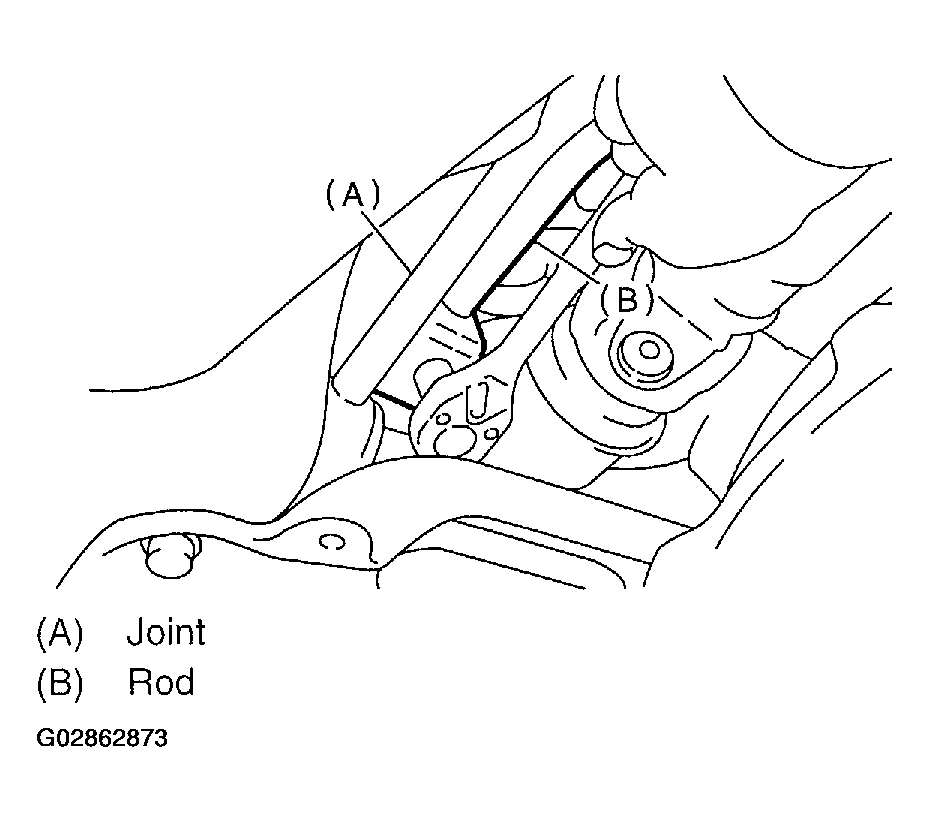

    Fig 9: Connecting Rod To Joint
    G02862873Courtesy of SUBARU OF AMERICA, INC.
  15. Connect stay to transmission bracket.

    Tightening torque:  18 N.m (1.8 kgf-m, 13.0 ft-lb)

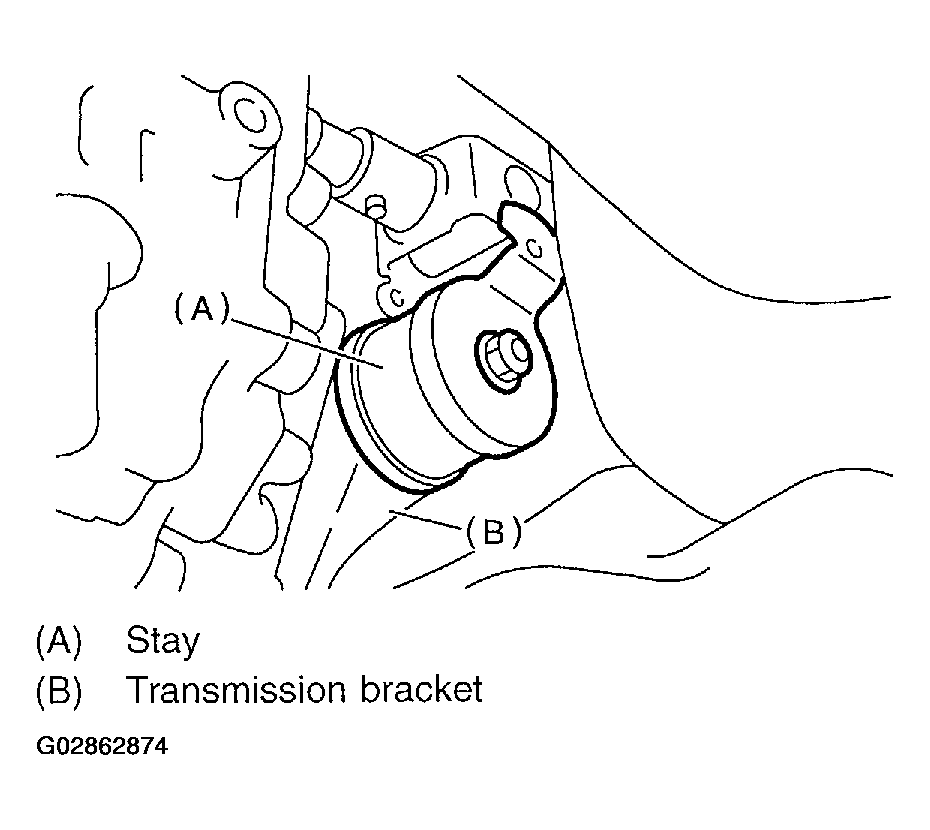

    Fig 10: Connecting Stay To Transmission Bracket
    G02862874Courtesy of SUBARU OF AMERICA, INC.
  16. Install propeller shaft.
  17. Install heat shield cover.
  18. Install hanger bracket on right side of transmission.

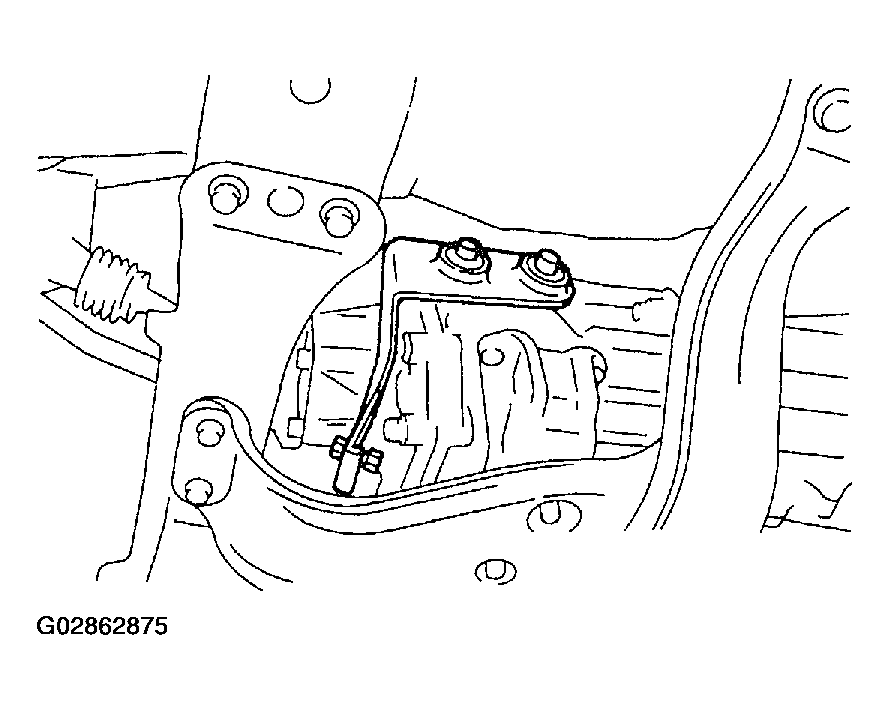

    Fig 11: Installing Hanger Bracket On Right Side Of Transmission
    G02862875Courtesy of SUBARU OF AMERICA, INC.
  19. Install rear exhaust pipe and muffler. Refer to INSTALLATION under REAR EXHAUST PIPE and MUFFLER .
  20. Install front exhaust pipe and center exhaust pipe. Refer to INSTALLATION under FRONT EXHAUST PIPE .
  21. Install under cover.
  22. Install operating cylinder.

    Tightening torque:  37 N.m (3.8 kgf-m, 27.5 ft-lb)

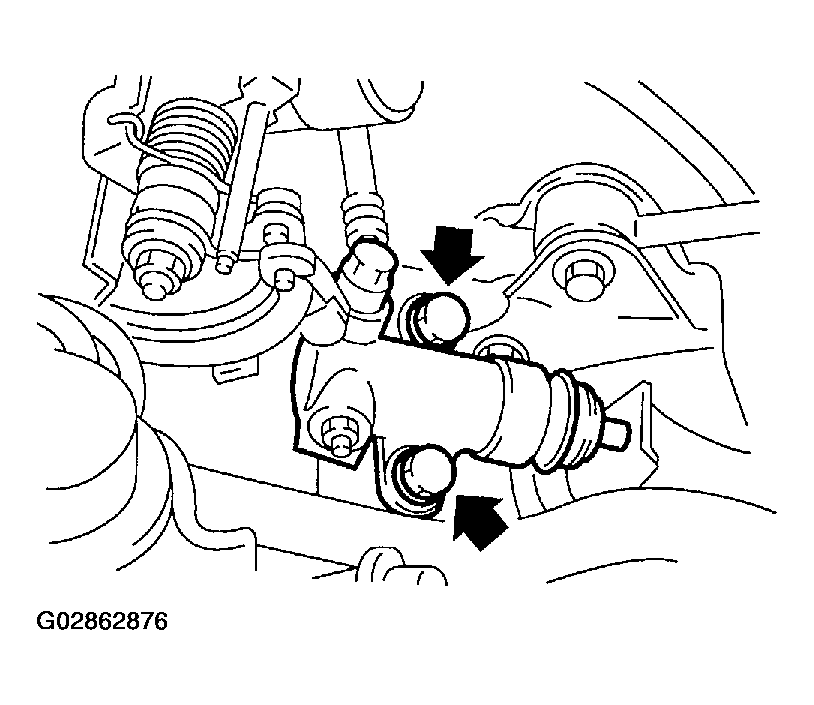

    Fig 12: Installing Operating Cylinder
    G02862876Courtesy of SUBARU OF AMERICA, INC.
  23. Connect the following connectors.
    1. Transmission ground terminal

      Tightening torque:  13 N.m (1.3 kgf-m, 9.4 ft-lb)

    2. Vehicle speed sensor connector
    3. Neutral position switch connector
    4. Back-up light switch connector
  24. Install air cleaner case stay.

    Tightening torque:  16 N.m (1.6 kgf-m, 11.6 ft-lb)

  25. Install air cleaner case and intake duct (Non-turbo model). Refer to INSTALLATION under AIR CLEANER CASE and AIR INTAKE DUCT .
  26. Connect battery ground cable.
  27. Pour gear oil and check the oil level. Refer to INSPECTION under TRANSMISSION GEAR OIL  .
  28. Take off vehicle from lift arms.
