Plug '47-pin'

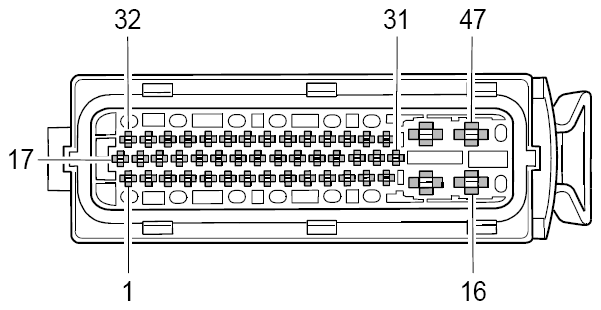

Fig 1: Identifying Transfer Box Control Unit Plug Connector 47-Pins
G05373935Courtesy of PORSCHE OF NORTH AMERICA, INC.
CONNECTOR TERMINALS REFERENCE CHART

Pin Designation Pin Designation
1 Potentiometer '1' (sensor 1) 5 V 2 Ground, potentiometer '1' (sensor 1)
3 Not assigned 4 Gear reduction LED
5 Not assigned 6 Not assigned
7 PWM switch (Pulse Width Modulation) 8 Switch contact for transverse lock, left
9 Neutral switch MT (manual transmission only) 10 Not assigned
11 CAN drive (low) 12 Input signal, potentiometer '1' (sensor 1)
13 Not assigned 14 Not assigned
15 Servo motor (A) 16 Servo motor (B)
17 Terminal 30 (electronics) 18 Potentiometer '2' (sensor 2) 5 V
19 Not assigned 20 LED longitudinal lock
21 Voltage supply to brake for servo motor (A) 22 Not assigned
23 K-line (diagnosis) 24 Not assigned
25 MOST switch 26 Parking brake
27 Not assigned 28 Not assigned
29 Voltage supply (5V) for servo motor temperature sensor 30 Not assigned
31 Input signal, potentiometer '2' (sensor 2) 32 Not assigned
33 Ground output, potentiometer '2' (sensor 2) 34 Not assigned
35 LED transverse lock 36 Ground supply to brake for servo motor (B)
37 Not assigned 38 Not assigned
39 Not assigned 40 Switch contact for transverse lock, right
41 Terminal 15 42 CAN drive (high)
43 Longitudinal lock oil temperature 44 Ground, servo motor temperature sensor
45 Not assigned 46 Terminal 30
47 Ground

Gear selection switch connector assignment (running gear control module), '16-pin'

A  - Plug connection for 'gear selection switch (running gear control module)' (at underside of housing)

Fig 2: Identifying Gear Selection Switch Connector 16-Pins
G05373936Courtesy of PORSCHE OF NORTH AMERICA, INC.
CONNECTOR TERMINALS REFERENCE CHART

Pin Designation Pin Designation
1 Not assigned 2 Not assigned
3 Button for transverse lock switch 'neutral' 4 PWM locks
5 Not assigned 6 LED transverse lock
7 K-line (diagnosis) 8 Terminal 31, ground pin 'MB 22'
9 Not assigned 10 Not assigned
11 Output from transverse lock button 'negative' 12 Output from transverse lock button 'positive'
13 Gear reduction LED 14 LED longitudinal lock
15 Terminal 58d, orientation light 16 Terminal 15
