Special Tools - Engine
SPECIAL TOOLS - ENGINE
| Mazda Required Tools | |
|---|---|
| Vehicle Communication Module (VCM) and integrated Diagnostic System (IDS) software with appropriate hardware, or equivalent tester | |
| 104 Pin Breakout Box 49UN-01-1300 | |
| Crankshaft Damper Remover 49UN-01-0010(303-101) |
|
| Crankshaft Damper Replacer 49UN-01-0020 (303-102) |
|
| Front Cover Seal Remover 49UN-01-0030 |
|
| Fan Clutch Holding Tool 49UN-01-0070 (303-239) | |
| Fan Clutch Nut Wrench 49UN-01-0080 (303-240) | |
| Fuel Pressure Gauge 49UN-01-0100 | |
| Rear Main Seal Installer (2.3L) 49UN-01-0700 |
|
| Front Cover Seal Remover 49UN-01-0800 | |
| Valve Spring Compressor 49UN-01-1350 |
|
| Rear Main Seal Replacer (4.0L) 49UN-01-1360 (303-S524) |
|
| Syncro Positioning Tool (3.0L) 303-589 |
|
| Rear Main Seal Replacer (4.0L) 49UN-01-1520 (Part of 49UN-01-1360) |
|
| Impact Slide Hammer 4902-23-630B |
|
| Camshaft Alignment Plate (2.3L) 303-465 |
|
| Crankshaft TDC, Timing Peg (2.3L) 303-507 |
|
| Holding Fixture 205-126 |
|
| Pulley / Holding Tool, Crankshaft (2.3L) 205-072-02 (Used with Holding Fixture 205-126, 2 Req'd) |
|
| Crankshaft Rear Main Oil Seal Installer 303-328 |
|
| Camshaft Belt Tensioner Tool 49UN-01-0670 |
|

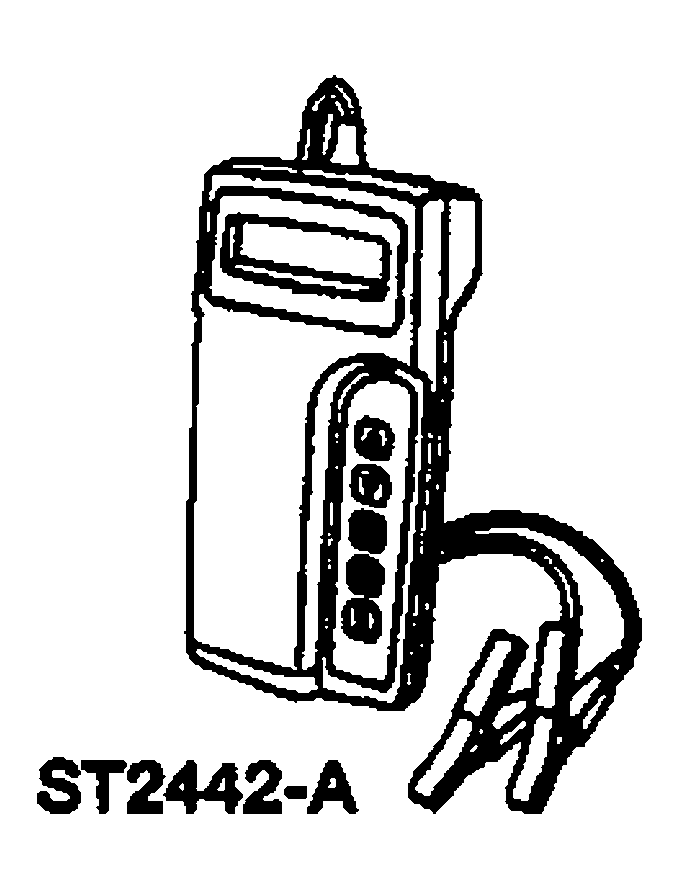

| Battery Analyzer 162-00015 |
|
| Timing Tool, Crankshaft TDC (4.0L) 303-573 (T97T-6306-A) | |
| Adapter for 303-577 303-576 (T97T-6256-D) |
|
| Holding Tool, Camshaft 303-577 (T97T-6256-C) |
|
| Compressor, Valve Spring 303-581 (T97T-6565-A) |
|
| Wrench, Fuel Tank Sender Unit 310-123 |
|
| Toots or equivalent | |
| Seal Installer 49L012 001 |
|
| 3/8-Inch Fuel Line Disconnect Tool 49UN-01-0510 |
|
| 1/2-Inch Fuel Line Disconnect Tool 49UN-01-0520 (310-D005) |
|
| Rear Main Oil Seal Installer 49UN-01-0640 |
|
| Fuel Line Disconnect Tool 49UN01 153 |
|
| Oil Pressure Gauge 49 0187 280 |
|
| Dial Indicator Gauge Adapter 303-007 |
|
| Crankshaft Front Oil Seal Installer 303-096 |
|
| Socket, Exhaust Gas Oxygen Sensor 303-476 (T94P-9472-A) |
|
| Dial Indicator Gauge with Holding Fixture 100-002 |
|
| Cylinder Leak Test Set 303-F012 |
|
| UV Leak Detector Kit 164-R0756 |
|
| Jet Plug Remover 310-005 |
|
| Engine Lifting Eyes 303-D050 |
|
| Disconnect Tool, Spring-Lock Coupling (5/8°) 412-038 (T83P-19623-C) |
|
| Aligner, Front Cover 303-093 (T74P-6019-A) |
|
| Seal Remover 303-409 (T92C-6700-CH) |
|
| Holding Tool, Camshaft Sprocket 303-564 (T97T-6256-B) |
|
| Adapter for 303-564 303-578 (T97T-6256-A) |
|
| 73III Automotive Meter 105-R0057 or equivalent | |
| Service Set, Camshaft 303-017 (T65L-6250-A) |
|
| Strap Wrench 303-D055 (D85L-6000-A) or equivalent |
|
| Installer, Crankshaft Vibration Damper 303-175 (T82L-6316-A) |
|
| Three-Bar Engine Support Kit 303-F073 or equivalent |
|
| Installer, Crankshaft Rear Main Oil Seal 303-323 (T88L-6701-A) |
|
| Compressor, Valve Spring 303-163 (T81P-6513-A) |
|
| Aligner, Clutch Disc 308-006 (T71P-7137-H) |
|
| Compressor, Piston Ring 303-D032 (D81L-6002-C) |
|
| Disconnect Tool, Fuel Pipe (5/16°) 310-040 (T90T-9550-B) |
|
| Remover, Spark Plug Wire 303-106 (T74P-6666-A) |
|
| Evaporative Emission System Tester 134-01049 or equivalent |
|
| Impact Hammer 307-005 (T59L-100-B) |
|
| Valve Spring Compressor Set 303-300 (T87C-6565-A) |
|
| Valve Stem Seal Remover 303-468 (T94P-6510-AH) |
|
| Valve Stem Seal Replacer 303-470 (T94P-6510-CH) |
|
| Valve Spring Compressor 303-350 (T89P-6565-A) |
|
| Breakout Box Adaptor AKSR0109 | |
