System Diagram

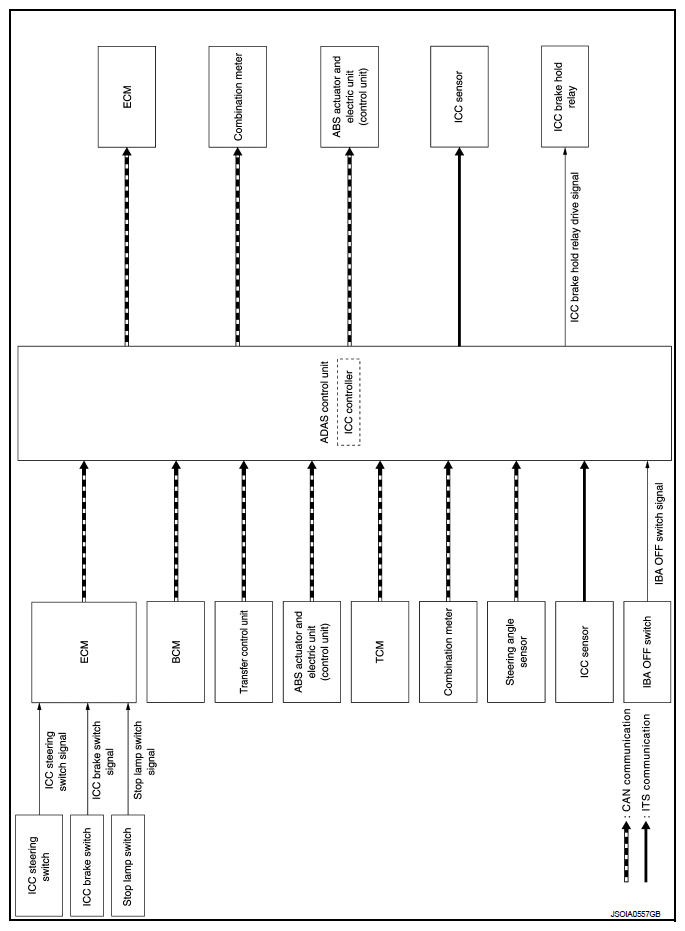

Fig 1: Vehicle To Vehicle Distance Control Mode Function System Diagram
G09182401Courtesy of NISSAN NORTH AMERICA, INC.
