Integrated Central Control Unit: Function

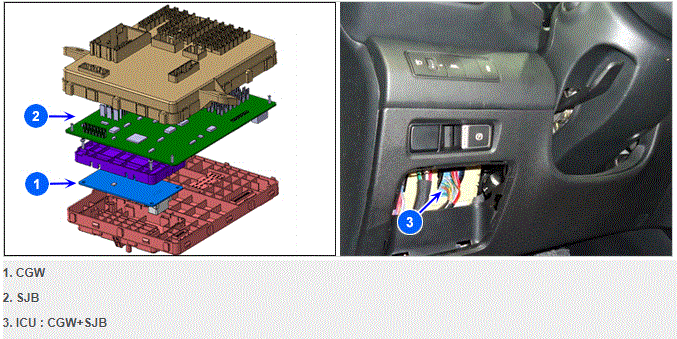

ICU* has a built-in CGW* and SJB*. The CGW* enables CAN network communication between controllers sending and receiving data using different protocols.
| Component | Name_ETM | Description | ETM |
|---|---|---|---|
| ICU* CGW* SJB* |
|
|
SD200-2 SD200-4 SD200-6 SD200-8 |
| ABS ESP EPB |
"ABS CONTROL MODULE" "ESP CONTROL MODULE" |
|
SD200-2 SD200-4 |
| ACU | "SRS CONTROL MODULE" | Air Bag Control Unit | SD200-2 SD200-4 |
| ADAS PRK | "PARKING COLLISION AVOIDANCE ASSIST UNIT" | Advanced Driver Assistance System_PaRKing | SD200-2 |
| AMP | "AMP" | external Amplifier | SD200-8 |
| AV/AVN | "A/V & NAVIGATION HEAD UNIT" | Audio Video/Audio Video Navigation | SD200-8 |
| "AUDIO" | |||
| SVM | "SURROUND VIEW MONITOR UNIT" | Surround View Monitor | SD200-2 |
| FPCM | "FUEL PUMP CONTROL MODULE" | Fuel Pump Control Module | SD200-4 |
| BCW | "BLIND-SPOT COLLISION WARNING UNIT LH" | Blind-Spot Collision Warning | SD200-2 |
| "BLIND-SPOT COLLISION WARNING UNIT RH" | |||
| BMS | "BMS CONTROL MODULE" | Battery Management System | SD200-4 SD200-9 |
| CLU | "INSTRUMENT CLUSTER" | Instrument cluster | SD200-2 SD200-8 |
| DATC | "A/C CONTROL MODULE" | Dual Automatic Temperature Control | SD200-4 |
| DAU | "DRIVER DOOR AREA MODULE" | Driver Door Area Module | SD200-6 |
| EMS | "PCM" | Engine Management System | SD200-4 "ECM" SD200-9 |
| EWP | "ELECTRONIC WATER PUMP (HEV)" | Electronic Water Pump | SD253-3 |
| HPCU HCU MCU LDC |
"HPCU" | [HCU+MCU+LDC] Hybrid Power Control Unit Hybrid Control Unit Motor Control Unit Low DC/DC Converter |
SD200-4 SD200-9 |
| FCA | "FORWARD COLLISION AVOIDANCE ASSIST UNIT" | Forward Collision-Avoidance Assist | SD200-2 |
| HUD | "HEAD UP DISPLAY" | Head Up Display | SD200-2 SD200-8 |
| IAU | "IAU" | Identity Authentication Unit | SD200-6 |
| IBU BCM TPMS SMK |
"IBU" |
|
SD200-4 SD200-6 |
| LKAS | "LANE KEEPING ASSIST UNIT (LINE)" | Lane Keeping Assist System | SD200-2 |
| SBW | "ELECTRONIC SHIFT DIAL" | Shift by Wire | SD200-4 SD200-9 |
| MDPS | "MDPS UNIT" | Motor Driven Power Steering | SD200-2 |
| MLM | "FRONT MOOD LAMP UNIT" | Mood Lamp Master module | SD200-6 |
| ODS | "PASSENGER OCCUPANT DETECTION SENSOR" | Occupant Detection Sensor | - |
| PSM | "DRIVER IMS CONTROL MODULE" | Power Seat Module | SD200-6 |
| RVM | "REAR VIEW CAMERA" | Rear View Monitor | SD200-2 |
| SCC | "FORWARD COLLISION AVOIDANCE ASSIST UNIT" | Smart Cruise Control | SD200-2 |
| PTGM | "POWER TAIL GATE UNIT" | Power Tail Gate Module | SD200-6 |
| 4WD | "4WD ECM" | 4 Wheel Drive | SD200-4 |
| SCU | "SCU" | Shift by wire Control Unit | SD200-4 SD200-9 |
| TCU | "PCM" | Transmission Control Unit | SD200-4 |
| "TCM" SD200-9 | |||
| TMU | "MTS E-CALL MODULE" | Mobile Telematic System | SD200-8 |
| WPC | "WIRELESS CHARGER" | Wireless Power Charger | SD200-6 |
