Components (1)

WARNING: This page is about a different variant/trim than selected.

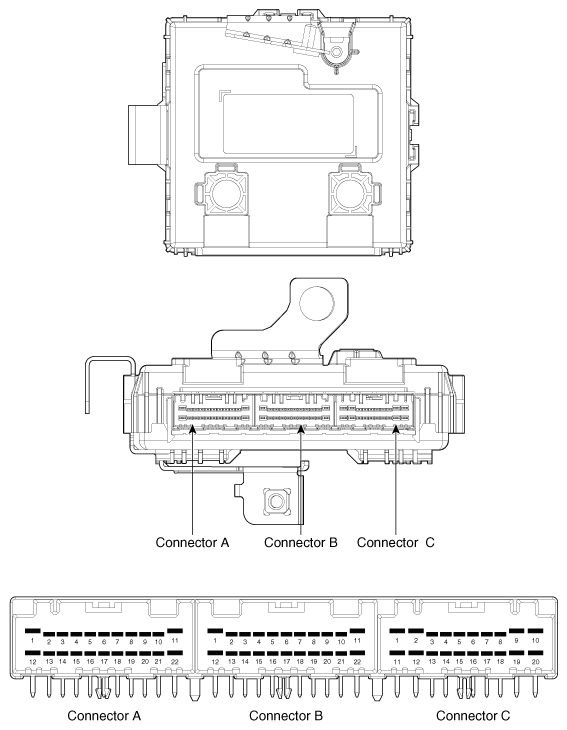

Fig 1: Locating Smart Key Unit Connector Terminals
G12113335Courtesy of HYUNDAI MOTOR AMERICA
No Connector A Connector B Connector C
1 Battery (+)_LOAD IGN 2 Relay output 9
2 Battery (+)_CPU IGN 1 Relay output Wheel speed signal input
3 Antenna ground (Internal 1) - SSB Switch 1 signal input
4 Antenna ground (Bumper) - -
5 Antenna ground (Internal 2) B-CAN (Low) ESCL Unlock switch signal input
6 Antenna ground (Assist) EMS CAN P Position switch signal input
7 Antenna ground (Trunk) B-CAN (High) Brake switch signal input
8 Antenna ground (Driver) B-CAN (Low) Ignition 2 signal input
9 - P-CAN (Low) Ignition 1 signal input
10 SSB Illumination power (Output) P-CAN (High) Starter relay output
11 External buzzer output - Immoblizer antenna ground
12 ESCL Power output ACC Relay output RPM Signal input
13 - - SSB Switch 2 signal input
14 Antenna power (Internal 1) Signal ground Driver toggle button switch signal input
15 Antenna power (Bumper) - Assist toggle button switch signal input
16 Antenna power (Internal 2) SSB ACC LED Output Starter relay feedback signal input
17 Antenna power (Assist) SSB IGN LED Output Stop lamp fuse signal input
18 Antenna power (Trunk) - ACC Signal input
19 Antenna power (Driver) - -
20 - SSB Illumination ground Power ground
21 ESCL Enable output -
22 ESCL Ground output Wireless charging module output
