Console - Floor: Notes
WARNING: This page is about a different car, the 2014 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
For information on Ford Color Coded Illustrations refer to COLOR-CODING - FORD
.

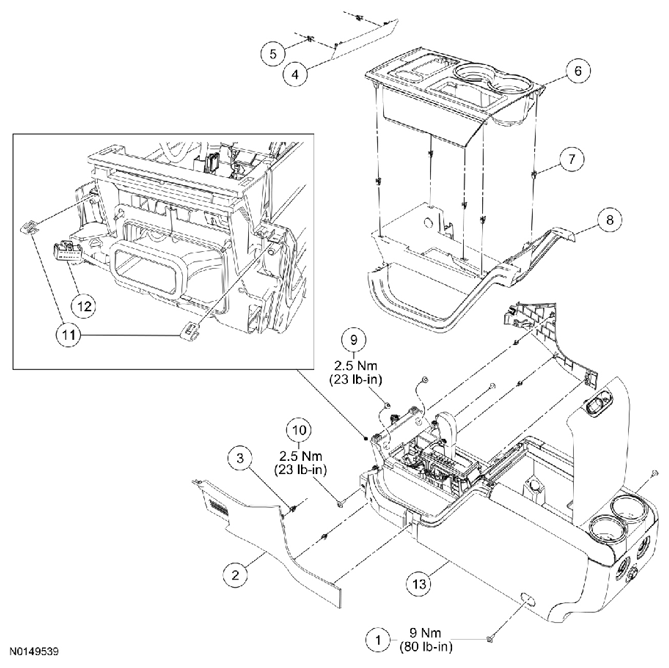

Mark LT, Platinum, Limited
NOTE:
Floor console with flow thru vents and selector lever shown, floor console without flow thru vents and selector lever similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | W714064 | Floor console rear bolt (2 required) |
| 2 | 04608 RH/04609 LH | Floor console lower trim panel |
| 3 | W712210 | Floor console lower trim panel retaining clip (2 required per side) |
| 4 | 046B32 | Instrument panel-to-floor console finish panel |
| 5 | - | Instrument panel-to-floor console finish panel retaining clip (part of 04B32) (2 required) |
| 6 | 045A76 | Floor console upper finish panel |
| 7 | - | Floor console upper finish panel retaining clip (part of 045A76) (5 required) |
| 8 | 04567A | Selector lever trim panel |
| 9 | W704734 | Floor console-to-instrument panel bolt |
| 10 | W704734 | Floor console front bolt (2 required) |
| 11 | - | Floor console retaining clips (part of 045A36) (5 required) |
| 12 | - | Floor console electrical connector (part of 045A36) |
| 13 | 045A36 | Floor console |

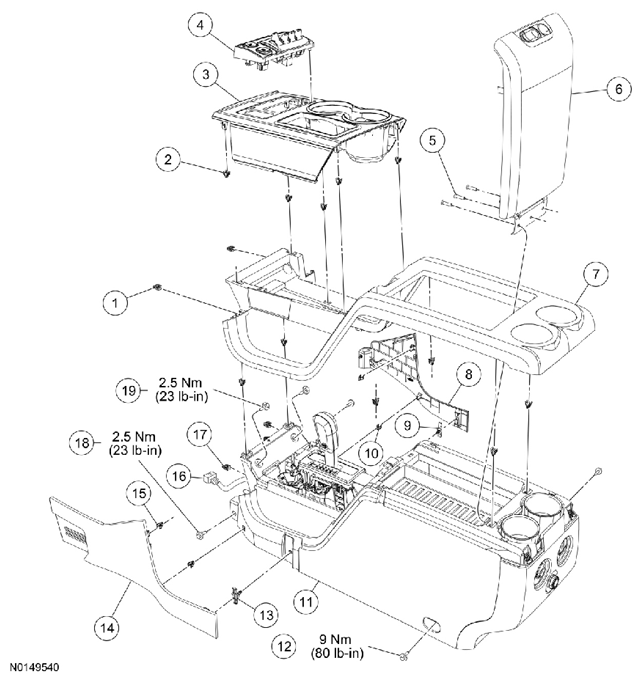

All Other Vehicles
NOTE:
Floor console with flow thru vents and selector lever shown, floor console without flow thru vents and selector lever similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | W705289 | Selector lever trim panel retaining clip (8 required) |
| 2 | - | Floor console upper finish panel retaining clip (part of 045A76) (5 required) |
| 3 | 045A76 | Floor console upper finish panel |
| 4 | 13K724 | Auxiliary switch assembly (SVT Raptor) |
| 5 | W714473 | Storage compartment door screw (3 required) |
| 6 | - | Storage compartment door (part of 045A36) |
| 7 | 04567A | Selector lever trim panel |
| 8 | 04608 | RH floor console lower trim panel |
| 9 | - | RH floor console lower trim panel pin-type retainer (part of 04608) |
| 10 | W712210 | RH floor console lower trim panel retaining clip (2 required) |
| 11 | 045A36 | Floor console |
| 12 | W714064 | Floor console rear bolt (2 required) |
| 13 | - | LH floor console lower trim panel pin-type retainer (part of 04609) |
| 14 | 04609 | LH floor console lower trim panel |
| 15 | W712210 | LH floor console lower trim panel retaining clip (2 required) |
| 16 | - | Floor console electrical connector (part of 045A36) |
| 17 | - | Floor console retaining clips (part of 045A36) (2 required) |
| 18 | W704734 | Floor console front bolt (2 required) |
| 19 | W704734 | Floor console-to-instrument panel bolt (2 required) |
