Front Differential Carrier Assembly

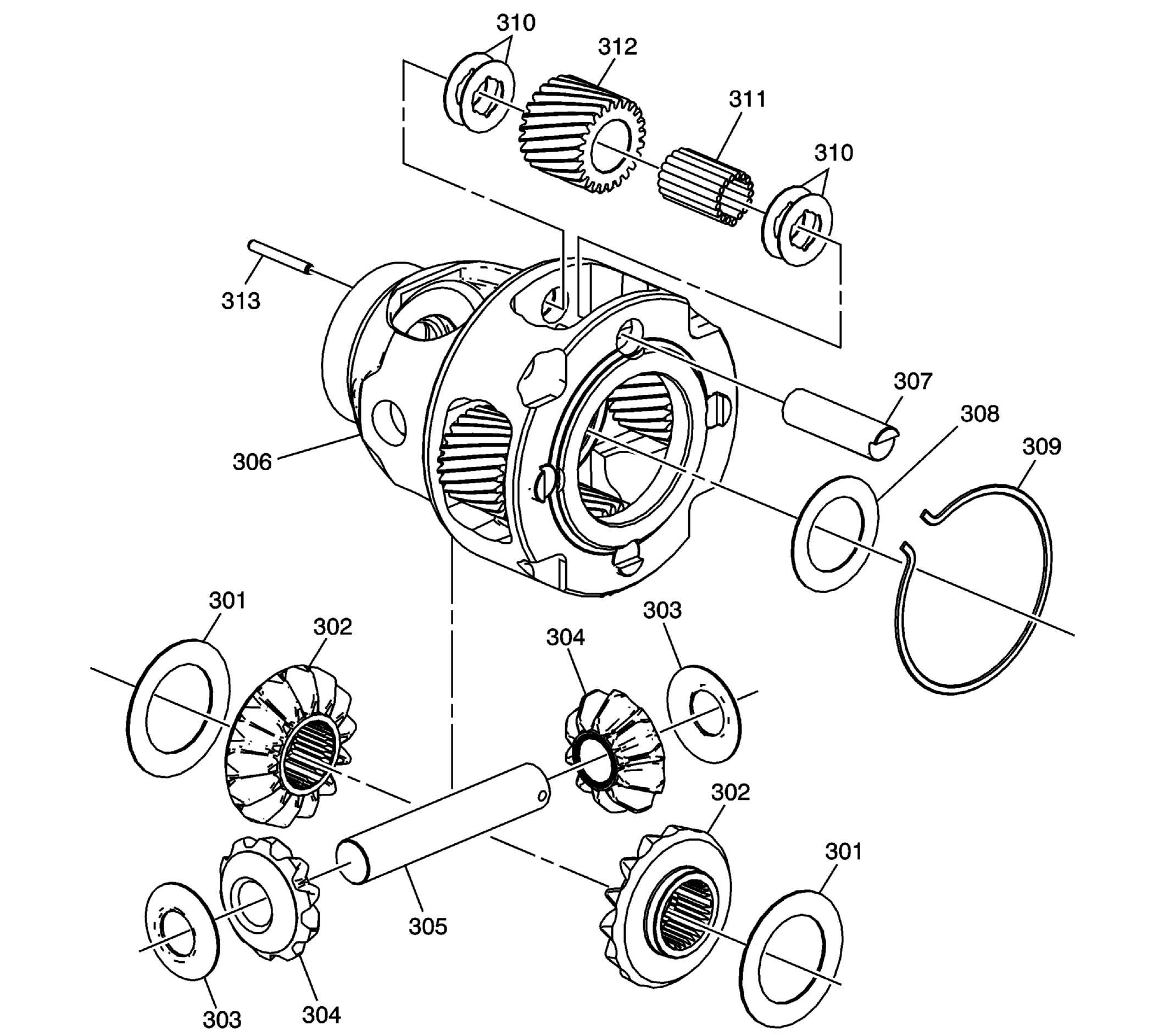

Fig 1: Front Differential Carrier Assembly
GM2899090Courtesy of GENERAL MOTORS COMPANY
Callout Component Name
301 Front Differential Side Gear Thrust Washer (Selectable)
302 Front Differential Side Gear
303 Front Differential Pinion Gear Thrust Washer
304 Front Differential Pinion Gear
305 Front Differential Pinion Gear Shaft
306 Front Differential Carrier Assembly
307 Front Differential Pinion Gear Shaft Pin (Qty: 4)
308 Front Differential Bearing Race
309 Front Differential Pinion Gear Shaft Retainer
310 Front Differential Drive Pinion Gear Thrust Washer (Qty: 16)
311 Front Differential Carrier Planetary Pinion Gear Roller Bearing (Qty: 68)
312 Front Differential Drive Pinion Gear (Qty: 4)
313 Front Differential Pinion Gear Shaft Lock Pin
