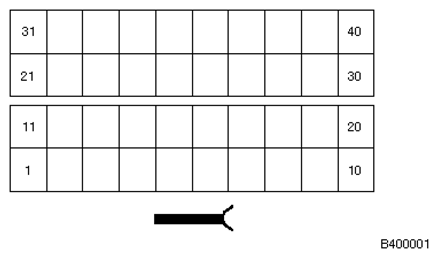

SMG Control Module 4 X70014 Connector End View
Pin Assignments At Plug Connector X70014
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | Not used | ||
| 2 | A | Voltage supply Clutch position sensor | Clutch position sensor |
| 3 | E | Signal Selector angle sensor | Selector angle sensor |
| 4 | E | Signal Clutch position sensor | Clutch position sensor |
| 5 | Not used | ||
| 6 | Not used | ||
| 7 | Not used | ||
| 8 | Not used | ||
| 9 | Not used | ||
| 10 | A | Activation Solenoid valve, brakes | Solenoid valve, brakes |
| 11 | A | Voltage supply Gearshift sensor Selector angle sensor | Gearshift sensor Selector angle sensor |
| 12 | E | Signal Gearshift sensor | Gearshift sensor |
| 13 | E | Signal Hydraulic pressure sensor | Hydraulic pressure sensor |
| 14 | Not used | ||
| 15 | M | Sensor ground | Clutch position sensor |
| 16 | M | Sensor ground | Hydraulic pressure sensor Gearshift sensor Selector angle sensor |
| 17 | M | Ground | Ground connector |
| 18 | Not used | ||
| 19 | Not used | ||
| 20 | A | Activation Solenoid valve 2, gear | Solenoid valve 2, gear |
| 21 | E | Voltage supply, transmission electronics via main relay | Fuse carrier, engine electronics |
| 22 | Not used | ||
| 23 | E | Positive activation rpm sensor, transmission main shaft | rpm sensor, transmission main shaft |
| 24 | M | Negative activation rpm sensor, transmission main shaft | rpm sensor, transmission main shaft |
| 25 | Not used | ||
| 26 | Not used | ||
| 27 | Not used | ||
| 28 | Not used | ||
| 29 | Not used | ||
| 30 | A | Activation Hydraulic pump relay, SMG | Hydraulic pump relay, SMG |
| 31 | Not used | ||
| 32 | A/E | Signal Data link TXD | Digital motor electronics control unit |
| 33 | Not used | ||
| 34 | Not used | ||
| 35 | Not used | ||
| 36 | E/A | Signal CAN bus high | Digital motor electronics control unit |
| 37 | E/A | Signal CAN bus low | Digital motor electronics control unit |
| 38 | Not used | ||
| 39 | A | Activation Solenoid valve 1, gear | Solenoid valve 1, gear |
| 40 | A | Activation Solenoid valve, clutch | Solenoid valve, clutch |
