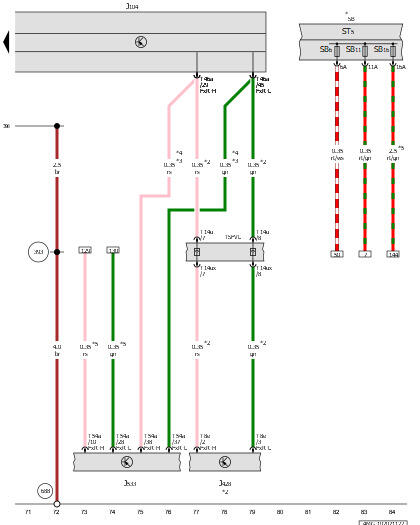

Abs Control Module, Control Module For Adaptive Cruise Control, Data Bus On Board Diagnostic Interface
J104
ABS Control Module
J428
Control Module for Adaptive Cruise Control
J533
Data Bus on Board Diagnostic Interface
SB
Fuse Panel B
ST5
Fuse Panel 5
SB6
Fuse 6 (On Fuse Panel B)
SB11
Fuse 11 (On Fuse Panel B)
SB16
Fuse 16 (On Fuse Panel B)
T8e
8-Pin Connector, Black
T14u
14-Pin Connector, Brown
T14ux
14-Pin Connector, Brown
T46a
46-Pin Connector, Black
T54a
54-Pin Connector, Black
TSFVL
Coupling Point on Left Front Bumper
393
Ground Connection 28 (in Main Wiring Harness)
398
Ground Connection 33 (in Main Wiring Harness)
688
Ground Connection 2 on Center Tunnel
*
Refer to Applicable Wiring Diagram for Fuse Positions
*2
For Vehicles with Adaptive Cruise Control (ACC)
*3
For Vehicles Without Adaptive Cruise Control (ACC)
*4
Optional Equipment
*5
For Vehicles with Hybrid Drive
